M-MAN7B

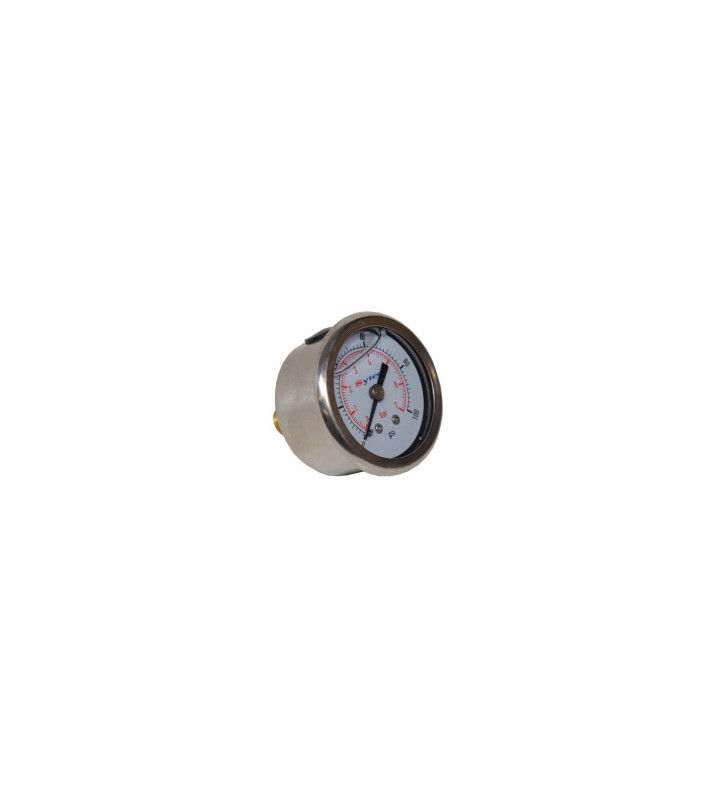

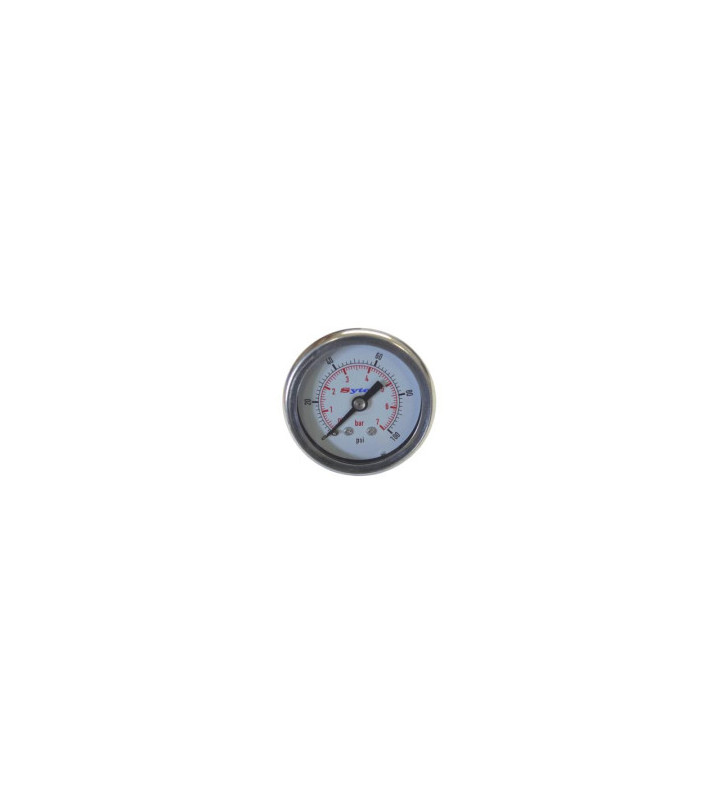

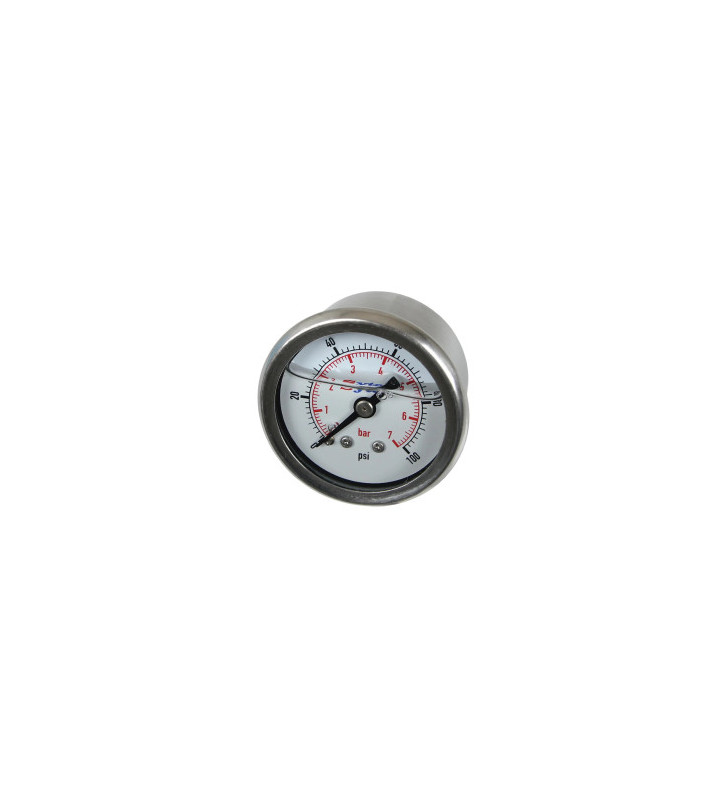

Le manomètre de pression de carburant Sytec de 0 à 7 bar est conçu pour le suivi des circuits de carburant à injection. Son cadran doté d’une double graduation en bar et en psi permet de mesurer la pression lors d’un diagnostic ou de l'ajustement d'un régulateur de pression de carburant.

Son remplissage à la glycérine atténue les mouvements de l’aiguille dus aux vibrations et aux fluctuations de pression, ce qui facilite la lecture des résultats. Le raccordement se fait à l’arrière de l’instrument, par un filetage 1/8 NPTF, sur une prise de pression ou un adaptateur approprié.

Ce manomètre est destiné uniquement aux vérifications : il ne doit pas rester monté en permanence sur le circuit de carburant.

Caractéristiques techniques

• Marque : Sytec
• Référence fabricant : FPG002
• Type : manomètre de contrôle de pression de carburant à bain de glycérine
• Application : circuits de carburant à injection
• Plage de mesure : 0 à 7 bar / 0 à 100 psi
• Graduation : double échelle en bar et psi
• Précision : ± 2,5 % de la pleine échelle
• Position du raccord : arrière
• Filetage : 1/8 NPTF
• Conformité : BS EN 837-1
• Utilisation : contrôle temporaire uniquement, sans installation permanente

Compatibilité et précautions d’utilisation

Le Sytec FPG002 est destiné aux circuits de carburant à injection. Il n'est pas conçu pour les circuits alimentés par carburateur : pour ces systèmes à faible pression, veuillez utiliser le manomètre Sytec FPG001.

Pour le montage, une prise de pression ou un adaptateur compatible avec le filetage 1/8 NPTF est requis. Réalisez le raccordement et le débranchement sur un circuit dépressurisé, puis vérifiez l'étanchéité avant le contrôle. Après utilisation, retirez le manomètre et rétablissez l'étanchéité du circuit.
